烟囱塔架设计规范,烟囱塔架设计要求有哪些?

浏览数:0  发布时间:2020-12-12 15:56:17

导读:烟囱塔架设计规范,烟囱塔架设计要求有哪些?由于我国工业生产规模和方式不断发展,在企业进行烟囱塔架施工过程中,需要对环境和结构因素综合考虑,使用更加科学合理的塔架,

烟囱塔架设计规范,烟囱塔架设计要求有哪些?由于我国工业生产规模和方式不断发展,在企业进行烟囱塔架施工过程中,需要对环境和结构因素综合考虑,使用更加科学合理的塔架,以满足安全使用要求。一般来说,我们常会使用三角形和四边形作为结构基础,可以提高烟囱的稳定性,增强抗扭能力。以下是具体设计因素的详细介绍:

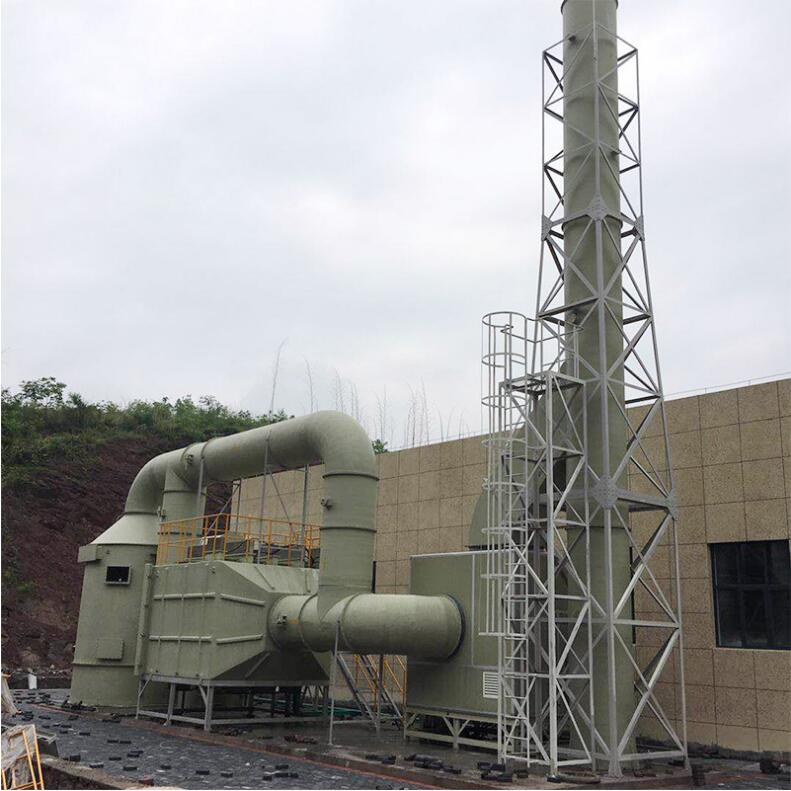

烟囱塔架设计规范,烟囱塔架设计要求有哪些?

烟囱塔架设计规范,烟囱塔架设计要求有哪些?

(1) 风荷载计算。按照《高耸结构设计规范》内容,需要对风荷载进行严格的计算。根据公式能够准确计算风荷载数值。但是在计算过程中,需要根据塔架具有的实际作用,排除排气产生动力的影响,并结合风荷载和地震产生的动力作用,控制塔架稳定性。另外,按照塔架模型风荷载计算要求,使用空间迭代法对产生的风荷载进行模拟技术,并结合 10 阶振型产生的作用,能够使每层塔架受到的风荷载影响不断减少。

根据三角形塔架受到风荷载影响,需要进行排气筒和塔架风荷载计算,并结合三种作用力计算方式,能够确定塔架在受到不同风向荷载作用时,确保每层结构在风荷载作用后,能够减少受到风荷载影响。在塔架受到顺风向风荷载计算过程中,需要根据风压 55kN/m2 进行计算,并要求塔架基础地面粗糙程度为 B 型。同时结合每层塔架规格和要求,能够确定塔架具有的挡风系数和抗风能力.

(2) 地震承载力。在设计烟囱塔架的过程中,一般要求地震方针强度为七级,按照《烟囱设计规范》要求,可以忽略竖向地震产生的效果。可使用振型分解反应谱法,对地震产生的作用进行计算。根据结构计算要求,钢塔架阻尼值一般为 0.02,重力荷载值一般为0.5,同时按照每层塔架荷载计算要求,需要根据地震作用计算方式确定地震对烟囱产生的荷载作用。

(3) 裹冰荷载和温度作用。对于塔架建设位置,如果处于轻覆冰区环境,就需要考虑裹冰荷载和温度对塔架产生的作用。结合排气筒支撑载搭架在平台上起到的作用,通常在发生变形后,会导致横向塔架发生变化,可以忽略对温度对烟囱的影响。

(4) 荷载组合。在计算过程中,需要确定塔架具有二级安全等级,并确定重要性系数为1.0,烟囱塔架设计使用年限需要达到 50年标准。

烟囱塔施工过程中需要注意什么?

目前,烟囱塔架主要由角钢或圆钢制成,而且随着设计的不同,可设计为自支撑式或周边拉丝铁架,施工高度可达200米左右。它的主要作用是加固企业使用的烟筒,在长期使用中保持良好的稳定性,采用不同结构对烟筒持不同的保护状态,提高烟囱塔的使用寿命。

一般来说,烟筒的塔架高度不是随机固定的。可根据使用要求进行加工。通常均为高空烟筒,远离地面,其高度一般在20米至200米左右,用不同的固定方法固定。在施工过程中,我们应该对现场有一个详细的了解,控制一切,并把所有物品码放整齐。因为大部分的安装地点是化工厂,则需要遵循当地企业的规章制度,并做好通风措施,防止其他意想不到的因素阻碍项目的正常进度。还要严格检测有毒、有害气体的空气含,当超过一定水平标准时,应立即制定解决方案。

烟囱塔施工完成后,如需在不同位置进行金属防腐,此时使用的防腐材料应严密保管,严格控制施工安全,排除不确定性,进行施工安全。

这里注意:在施工现场禁止携带打火机入场,在每次进场前均需要严格检查自身,各人员进行相互检查,将一切与施工无关物品放置在外。如在施工过程中需要使用焊接作业时,此项工作操作人员需要进行安全培训工作,并持有相关的工作证件,还需安排一位现场安全管理人员进行监督,本次作业正常安全进行。并在相关操作中佩戴相关的劳保用品保护相关部位,做好通风,周围有人员进行监督。

烟囱塔施工现场要保证正常通行,并保持整洁。如果道路两旁有堆积的物品,应尽量与周围保持距离,不要乱放,以保证正常通行空间。如果出现这种现象,现场负责人应立即处理,对人员进行处罚,并将个人使用物品存放在固定的区域内,以保持现场的秩序。
