1米直径烟囱塔架设计

　　1米直径烟囱塔架设计材料

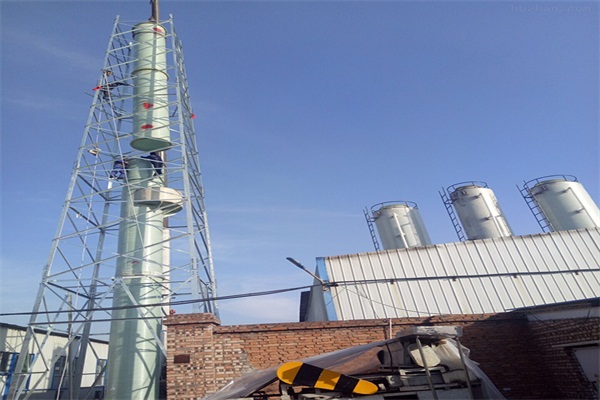

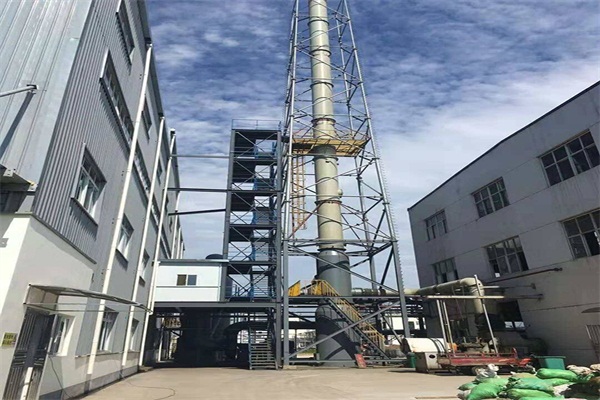

　　塔体材料多采用角钢和钢管。主要是以钢结构支撑架来支撑被支撑管体，结构形式为自立式和拉线式，多用于化工企业、石油部门、排放等，高度范围10—100米。

　　塔架的用途很广泛，主要用于工厂烟囱的支撑、大型建筑物支撑、水塔塔架、监控工程、通讯工程等其它特殊用途。

　　1米直径烟囱塔架设计概述：

　　专业生产制造玻璃钢1米直径烟囱塔架，价格zui低，质量zui优。 烟囱塔：主要对烟囱固定保持作用。其结构形式分为四柱角钢结构和三柱钢管结构，中间采用抱箍对烟囱进行固定。主要是以钢结构支撑架来支撑被支撑管体，结构形式为自立式和拉线式，多用于化工企业、石油部门等

　　专业生产制造玻璃钢1米直径烟囱塔架，价格zui低，质量zui优。

　　钢1米直径烟囱塔架安装施工技术领域，具体涉及一种安装钢1米直径烟囱塔架的吊装方法。安装钢1米直径烟囱塔架的吊装方法，其特征在于它包括如下步骤：

　　1)钢1米直径烟囱塔架的*节塔架采用16～25t汽车吊进行安装;

　　2)安装简易吊装装置：简易吊装装置的吊耳固定在已安装好的*节塔架的一侧上部;

　　3)钢1米直径烟囱塔架的第二节塔架的物料通过简易吊装装置吊装到安装位置;

　　4)钢1米直径烟囱塔架的第二节塔架安装完毕后，将吊耳上移固定在已安装好的第二节塔架的一侧上部，钢1米直径烟囱塔架的第三节塔架的物料通过简易吊装装置吊装到安装位置;依此类推，直到钢1米直径烟囱塔架全部安装完毕。钢1米直径烟囱塔架安装施工技术领域，具体涉及一种安装钢1米直径烟囱塔架的吊装方法。

　　烟囱维护塔架结构设计图纸

　　最近做了几个外资工厂，由于生产工艺中需要排放废气，根据环保要求，对不同排放类别的废气的排放高度都有很具体的要求。所以经常需架设高烟囱。

　　原本按照业主的意思，可以直接靠烟囱外侧套管本身的强度以及与基础的可靠锚固来承担风荷载引起的水平力，而且在德国等发达国家都有标准的图集。但是本工程只有单管，且单管不落地，而且经常须上人检修及清灰，所以综合考虑最好用维护塔架来作为烟囱的侧向支撑。附图是全套施工图纸。

　　计算软件采用3d3s9.0。工程已经竣工，现在工作良好。

　　塔架的施工图节点中需要有几点注意：

　　1. 高强螺栓孔与角钢间距在规范许可的前提下尽量放大，否则安装难度很大。

　　2. 材料表中，单杆尺寸要自己核一下，软件得出的不准。

　　3. 室外裸露部分最好采用热镀锌的方式。采用螺栓现场拼接。

　　4. 经常会说，现场焊接部分须用无机富锌漆补漆，但是这种方法相当于冷喷漆，与结构结合还是不是很好。有时温度低后，容易开裂。尽量少现场焊接。

　　5. 一定不要忘了在基础里面设置防雷接地锌板。

　　烟囱设计要求：

　　根据建设部标准定额司文件及[（99）建标标便字第20号]文的要求，由包头钢铁设计研究总院会同有关参编单位对1983年国家计委批准的《烟囱设计规范》GBJ51—83进行全面修订。

　　在修订过程中，规范编制组开展了专题理论研究和试验研究，进行了广泛的调查分析，总结了国内外烟囱工程设计经验和科研成果，并以多种方式广泛征求了全国有关单位的意见，经反复讨论、修改和试设计，最后经审查定稿。

　　本规范共分13章和3个附录，这次修订的主要内容如下：

　　1.将原规范采用的基本安全系数表示的极限状态设计法，改为采用荷载分项系数、组合系数、材料分项系数的近似概率极限状态设计法。

　　2.对钢筋混凝土烟囱增加了筒壁双侧配筋及开设两个孔洞的计算公式。

　　3.增加了套筒式烟囱、多管式烟囱、钢烟囱和烟道内容。

　　4.增加了烟囱防腐和航空障碍灯内容。

　　5.增加了烟囱横风向风振、地下昔温度场、竖向地震作用及环壁法受热温度等计算公式。
