避雷线塔接地施工方案？

避雷线塔接地施工方案？避雷塔主要用于矿山项目的建设，特别是炼油厂，加油站，化工厂，煤矿，易爆车间，更及时的安装应避雷塔，由于气候变化，雷电灾害不断加重，现在许多建筑物都安装，以避免雷塔，特别是不锈钢装饰塔的屋顶，造型款式多样，外形美观，设计新颖独特，广泛用于建筑的各类建筑物，广场，住宅等的屋顶绿化的，从而使建筑交相辉映，成为城市的标志性建筑装饰。

http://www.tianxiang666.com

避雷线塔接地施工方案？

A.避雷塔安装施工

B.避雷塔接地装置施工

严格按图（设计要求）施工，根据国标GB50057-2010和D501-1～4规范要求进行施工与实施，具体措施如下：

一般规定

1、建筑物外部防雷系统防雷施工，应按本规范的规定和已批准的设计施工文件进行。

2、建筑物外部防雷系统防雷工程中采用的器材，应符合国家现行有关标准的规定，并应有合格证件。

3、电工、焊工和电气调试人员，必须持证上岗。

4、测试仪表、量具，应鉴定合格，必须在有效期内。

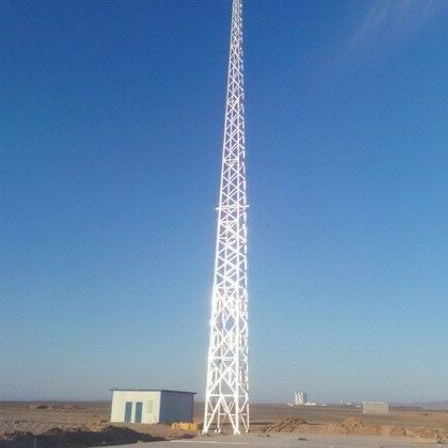

A.避雷塔安装施工

1、在安装2座25m避雷塔对天然气设施进行直击雷防护措施（详见生产区防雷及接地平面图所示·设计编号：4.4/2010052·设计图号：电施修-05）。

2、避雷塔的总高度25m，由接闪部分（针尖）与立杆（塔体）部分和塔体（砼）基础组成，避雷塔塔体结构详见国标D501-1～4第3-01·3-05·3-06·3-13·3-14页技术数据要求进行实施，避雷塔基础结构详见国标D501-1～4第3-08页技术数据要求进行实施，避雷塔基础钢筋结构详见国标D501-1～4第3-09页（基础编号JA-3）技术数据要求进行实施。

B.避雷塔接地装置施工

1、接地体在土壤中的埋设深度不应小于0.8m，宜埋设在冻土层以下。水平接地体应挖沟埋设，钢质垂直接地体宜直接打入地沟内，其间距不宜小于其长度的2倍并均匀布置。

2、垂直接地体坑内、水平接地体沟内宜用低电阻率土壤回填并分层夯实。

3、接地装置宜采用热镀锌钢质材料。在高土壤电阻率地区，宜采用换土法、降阻剂法或其他新技术、新材料降低接地装置的接地电阻。

4、接地装置的垂直接地极、水平接地连接带材料采用详见生产区防雷及接地平面图所示·设计编号：4.4/2010052·设计图号：电施修-05设计要求。

5、钢质接地装置宜采用焊接连接，其搭接长度应符合下列规定：

1）扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。

2）圆钢与圆钢搭接秋圆钢直径的6倍，双面施焊。

3）圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。

4）扁钢和圆钢与钢管、角钢互相焊接时，除应在接触部位两侧施焊外，还应增加圆钢搭接件。

5）焊接部位应做防腐处理。

避雷线塔接地施工方注意事项？

1、防雷接地装置由接闪器、引下线、接地装置组成。

2、建筑物内的设备、管道构架等主要金属物和防侧击雷的门窗、栏杆以及屋面的金属物体必须接地焊接。

3、防雷接地体应采取焊接方法：①使用金属管作接地体时应在其串接部位焊接角形金属跨接线；②钢筋与钢筋交叉要用一条短圆钢进行跨接焊接，焊接长度不小于圆钢直径的6倍，圆钢同扁钢的焊接必须进行三面焊接；③焊接处焊缝应饱满，要有足够的机械强度，不得有灰渣，咬肉裂纹虚焊气孔等缺陷，焊接处的药皮应敲净。 接地体采取搭焊接时。其搭接长度必须符合以下要求：①扁钢为其宽的2倍以上；（三个棱边焊接）②圆钢为其直径的6倍以上；（双面焊接）③圆钢和扁钢连接，其长度为圆钢直径的6倍。（三面焊接）4、人工接地体应采用圆钢、扁钢、角钢、钢管等金属材料，必须符合以下要求：①圆钢直径不小于10mm；②扁钢截面不小于100平方毫米，厚度不小于4毫米；③角钢厚度不小于4毫米；④钢管壁厚不小于3.5毫米。

5、利用建筑物钢筋做防雷引下线时：①上部与接闪器焊接，下部与基础防雷地线焊接，不能绑接；②下部在室外地坪下0.8——1m处焊一根直径12mm或-40×4镀锌导体伸向室外墙边的距离不小于1m,以备室外人工接地体使用（按图纸设计确定）。

③下部在室外地坪上不低于0.3m处焊接一接地体连接板，供防雷接地电阻测量和以备室外防跨步电压工程用（按图纸设计确定）。④接地电阻值应小于设计要求，当利用柱基作接地体不能满足要求时应埋没人工接地体。

⑤建筑物钢筋柱内，钢筋直径16mm以上的可用二根作为一组引下线，钢筋直径10mm以上的应用四根为一组作引下线。具体做法按设计要求。

⑥防雷专用的引下线暗敷时，引下线扁钢截面不得小于25×4mm圆钢直径不得小于12mm，引下线必须在距地面1.5——1.8m处做断接卡子（一条引下线除外）断接线卡子所用镀锌螺栓的直径不得小于10mm，并需加镀锌弹簧垫圈，并安装一个有标识的接地电阻检测盒。

⑦施工操作时应按图纸设计要求截出柱、桩、位置和柱、桩内所用钢筋的位置用油漆作好标志，按照施工进度层都要在相同的钢筋上作好油漆标志，以免错接。

6、建筑物内的电气设备和建筑物天面的设备管道，突出构架以及需防铡击雷的门窗必须做好接地，需防雷的金属门窗应有两处与接地线相连，天面的金属管道应有两处接地。

7、进出建筑物的金属管道和电源穿线钢管均应与接地装置相联。

8、接地干线的接线柱应该明敷在外，与绝缘导线PE线应紧密联接，联接处应有明显的接地标记。

9、电气设备上的接地线应采用专用的接地线，并用镀锌螺栓将接地线牢固地接在电气设备的金属体上。
